Akce: III/1096 Čtyřkoly, rekonstrukce mostu ev. č. 1096-1 - PD
Název mostu: Nadjezd nad silnicí před obcí Čtyřkoly
Investor: Středočeský kraj
Zhotovitel zadávací dokumentace: Pontex, spol. s r.o.
Zhotovitel realizační dokumentace: B M L, spol.s r.o.
Zhotovitel stavby: Sdružení společností Společnost T.A.Q. s.r.o. a SILNICE GROUP a.s.
Technický dozor investora: Atelier PROMIKA s.r.o.
Realizace: 2019–2020



Most ev. č. 1096-1 je situován v extravilánu mezi obcemi Čtyřkoly a Pyšely na Benešovsku a převádí silnici III/1096 nad komunikací I/3 v km 4.84, u které je výhledově plánováno rozšíření v místě mostu ze současných 19 m až na 28.5 m.

Most byl navržen jako třípolový a převádí silnici III. třídy kategorie S7.5 přes komunikaci I/3. Vnější pole nosné konstrukce tvoří předpjaté betonové desky, střední pole je tvořeno osmi předpjatými prefabrikovanými nosníky. Spodní stavbu představují dvě železobetonové vzpěry a předpjatá táhla. Délka mostu činí 59.28 m.

Fotogalerie

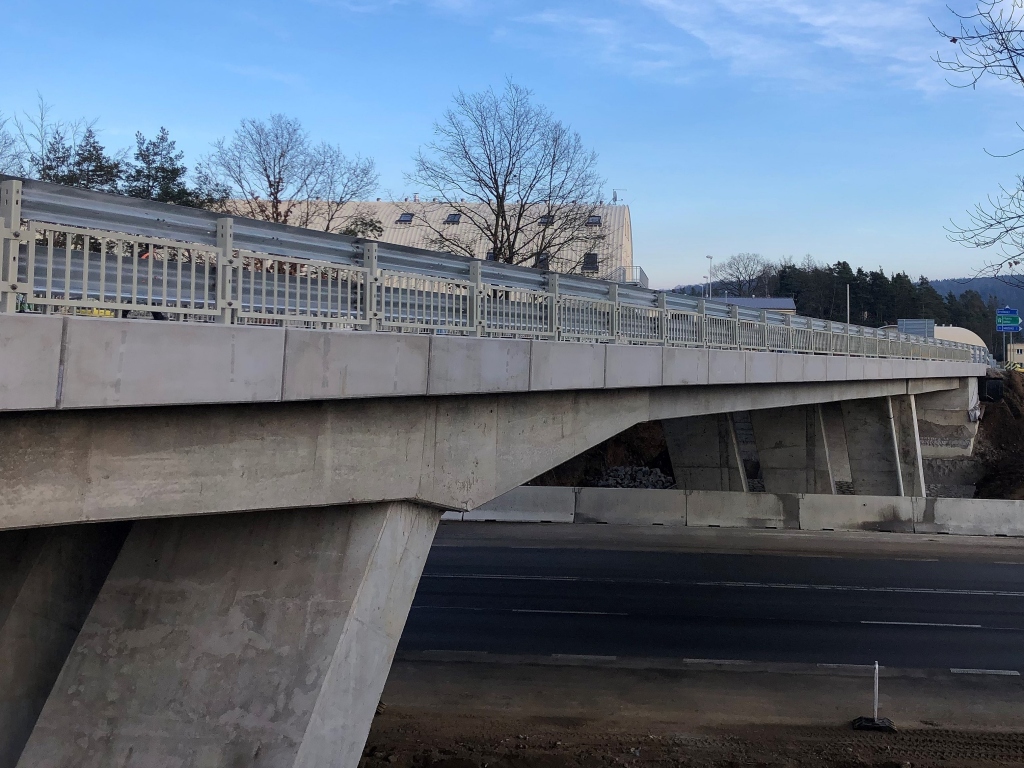

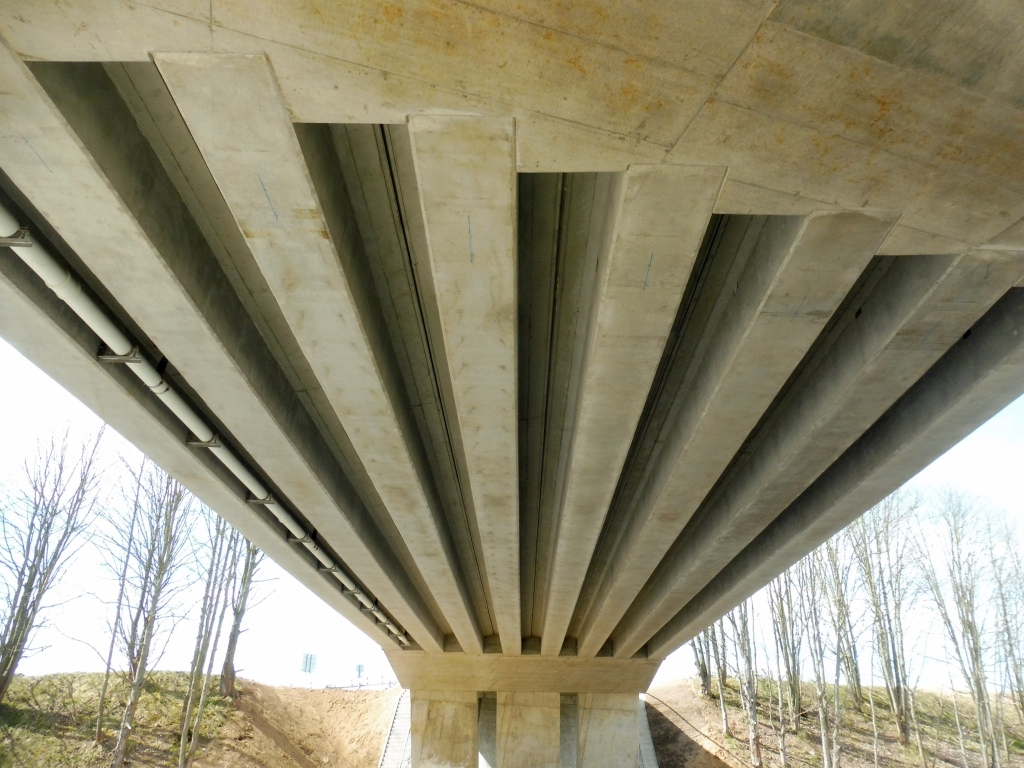

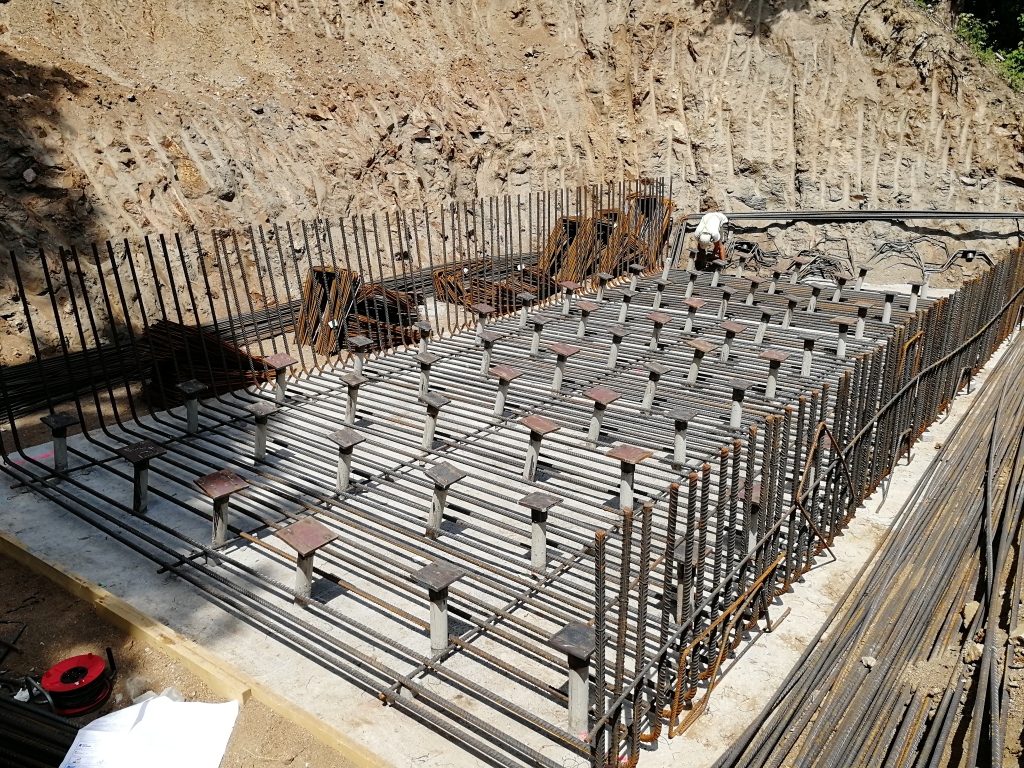

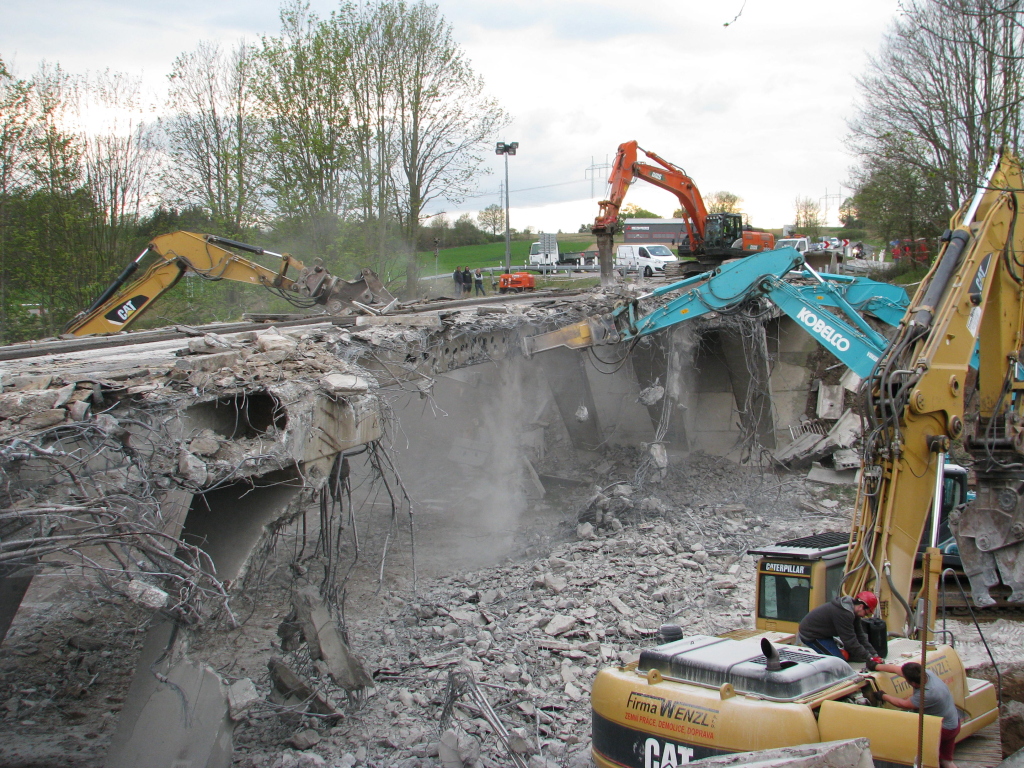

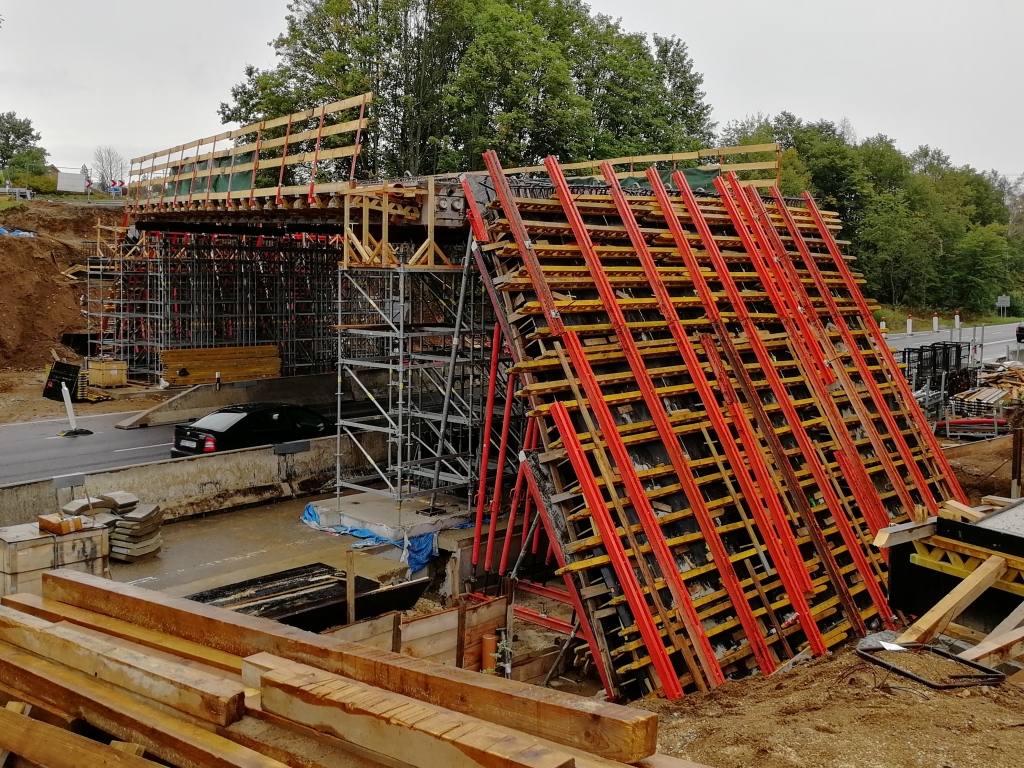

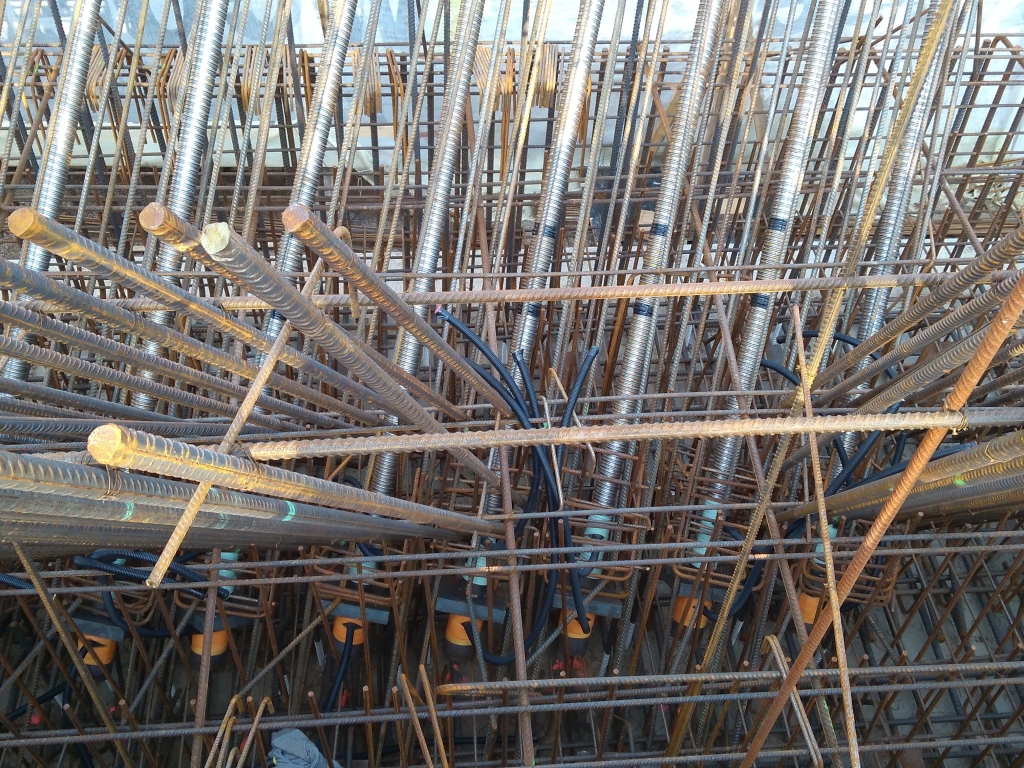

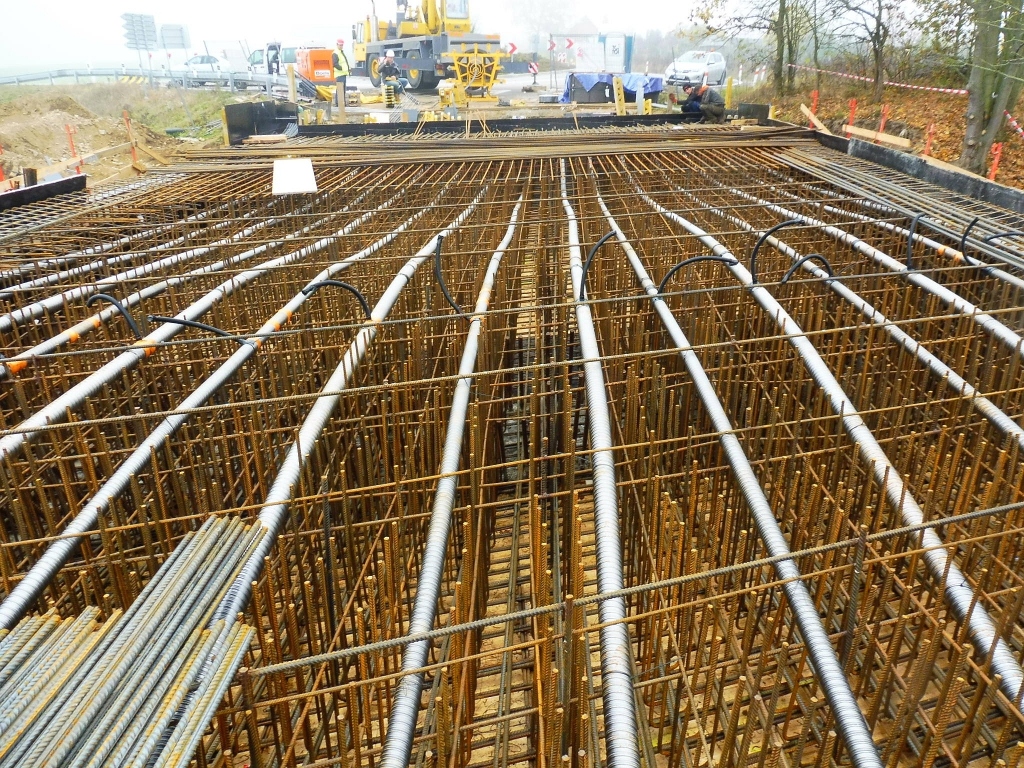

Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – demolice původního mostu. Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – vrtání mikropilot. Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – výztuž základu pod pilířem 2. Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – výztuž základu pod pilířem 3 a předpínací tyče táhla. Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – bednění vzpěr. Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – předpínací a betonářská výztuž NK. Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – podhled NK ve 2. poli. Kliknutím obrázek zvětšíte – Nadjezd nad silnicí před obcí Čtyřkoly – pohled zprava od opěry 1.
